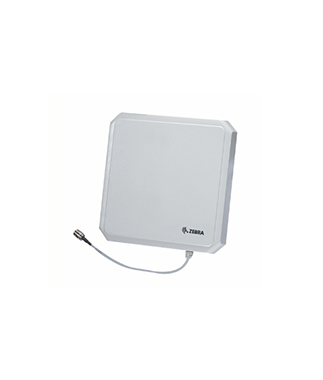

AN480 RFID Antenna
雙向天線
這單連接埠天線提供了最大的彈性與效能，可滿足全球企業的需要。 Symbol AN480 適用於全球市場，從工廠、倉庫到卸貨區閘門及室外的任何位置，皆可安裝。
AN480 天線的環境密封等級足以滿足室內外使用。其極低的軸向比率能夠提供更加一致的增益，獲得絕佳效能。
實體特性
| 尺寸(LxWxD) | 25.91 x 25.91 x 5.03 cm |
| 極化 | LHCP 和 RHCP |
| 接頭 | N 型母接頭 |
| 重量 | 1.13 公斤 |
效能特性
| 頻率範圍 | 865-956 MHz |
| 增益 | 6.0 dBi 線性 |
| 3 分貝波束寬度 | 65°(水平和垂直方向) |
| VSWR(Return Loss) | 1.3:1 |
| 最大功率 | 2 瓦 |
| AXIAL RATIO | 1.5 dB |
| Radio前後比 | 18 dB |
使用環境
| 環境密封 | IP54 |
| 傳輸震動 | IEC-68 系列 |
| UV 等級 | F2/UL 746C |
| 運作溫度 | -25° C to +70° C |
| 儲存溫度 | -40°C to +70° C |
| PORT TO PORT ISOLATION | 38 dB |
產品型錄
| UHF RFID 天線型錄(英文) |
比較表
 |
 |
|
|---|---|---|
| 項目 | AN440 | AN480 |
| 尺寸(LxWxD)- 無安裝螺釘 | 575.1 x 259.1 x 33.52 mm | 259.1 x 259.1 x 33.5 mm |
| 連結 | Type “N” female (2 qty) | Type "N" female |
| 連結位置 | Rear | Pig-tail |
| 重量 | 3.2 kg | 1.13 kg |
| CASING | UV Stable ASA, White | Aluminium with white plastic cover |
| FREQ. RANGE | EU: 865-868MHz / US: 902-928MHz(優化) | 865-956 MHz |
| Gain | 6.0 dBiL | |
| VSWR(Return Loss) | 1.22 : 1(20 dB) | 1.3 : 1 |
| FRONT TO BACK RATIO | 20 dB | 18 dB |
| POLARIZATION | 1 x LHCP / 1 x RHCP | LHCP or RHCP |
| 3DB BEAM WIDTH | 70° in both phases | 65° |
| 最大功率 | 10 瓦 | 2 瓦 |
| AXIAL RATIO | 1dB typical | 1.5 dB |
| 運作溫度 | -30°C to +70°C | -25° C to +70°C |
| 儲存溫度 | -40°C to +85°C | -40°C to +70°C |
| IP密封 | IP 67 | IP 54 |
| VIBRATION | IEC-68-2-6 (10 to 150 Hz, 0.5 g) | IEC-68 series |
| HUMIDITY | MIL-Std 810G,METHOD 507.5,Procedure II - Aggravated | IEC 68-2-30 |
| TAA COMPLIANT | 有 | 無 |
| PORT TO PORT ISOLATION | 有 | |
